别只查“米重”了，机架的真实承载力，取决于你最不在意的那个细节。

很多工程师在搭建工业铝型材机架时，习惯性问一句：“8080型材承重多少？” 这其实是个伪命题。因为型材本身只是一个“半成品”，机架的承重能力是结构设计、连接方式、安装精度三者共同作用的结果。用同样的4080型材，有人搭出的机架能放2吨设备纹丝不动，有人装个重型工作台就摇晃，差异就在下面的细节里。

一、影响承重的第一要素：型材规格，但绝不只是“大截面”

“越粗越结实”在铝型材领域基本成立，但选型不能只看外轮廓尺寸，核心要看截面惯性矩（I值） 和抗弯截面模量（W值）。这两个参数决定了型材抵抗弯曲变形的能力，材质相同时，I值越大越难弯。

举个直观例子（材质均为6063-T5）：

规格	惯性矩Ix (cm⁴)	惯性矩Iy (cm⁴)	相对抗弯能力
3030	1.96	1.96	基准
4040	7.76	7.76	约4倍
4080	21.5	7.76	约11倍（X向）
5050	14.8	14.8	约7.5倍
8080	68.9	68.9	约35倍

避坑指南：做重型机架时，优先选“宽扁”截面（如4080、60120）且让强轴方向承受主弯矩。若受力方向不明确，选方管型材（如5050、8080）更稳妥。

二、连接方式：被严重低估的“薄弱环节”

这是行业内最被忽视的问题。铝型材机架的失效形式，80%以上是节点破坏，而非型材本身断裂。你对不同连接方式能提供的强度要有清晰的认知：半圆头螺栓+弹性扣件：最常规做法，单点抗拉约200-300kg，抗弯能力弱。仅适用于轻载设备框架或辅助支撑。内置连接件（角槽连接件）：力矩刚性好，但抗剪能力依赖螺栓预紧力。M8螺栓锁紧后单点抗剪约500kg，需配合止滑螺母防松。专用紧固件（高强度角件/内六角螺栓+滑块螺母）：这是重型机架首选。M10级别连接，合理布局下节点强度可提升3-5倍。现场焊接/铆接：破坏型材氧化膜，不推荐。但特殊工况（如剧烈振动）下焊接确实强度最高，需要后期表面处理。

三、安装结构：为什么同样型材，承重差一倍？

支撑方式是承重计算的“隐藏变量”，且是最容易被忽略的。重点看以下三点：立柱高度与跨距：承重与跨距的三次方成反比。同样4040型材，跨距500mm承重300kg没问题；拉到1000mm，承重能力断崖式下降到75kg。所以中间增加一根横撑，效果远好于换大一码型材。受力点位置：集中载荷作用在梁正中产生的挠度，是均布载荷的1.6倍。设计时尽量将重物分散或布置在靠近立柱支撑点位置。整体稳定性（侧向失稳）：细长立柱在受压时，容易发生“压杆失稳”而非材料压溃。立柱高度超过800mm时，必须增加斜撑或连接横梁来缩短计算长度。

四、实际承重测算方法：标准公式与经验值

工程上不必做有限元，可以用简支梁挠度公式做初步校核：



[ \delta = \frac{FL^3}{48EI} \leq [\delta] ]δ = 允许挠度（一般取跨距L的1/500，精密设备取1/1000）
F = 集中力（N）
L = 跨距（mm）
E = 弹性模量（铝合金取69000 N/mm²）
I = 型材截面惯性矩（查样本）

计算举例：一根4040型材，跨距600mm，两端简支，中间承受500kg负载（约4900N），I=77600mm⁴。

代入公式：δ = (4900 × 600³) / (48 × 69000 × 77600) ≈ 0.97mm

此挠度小于L/500=1.2mm，刚好可用。若跨距增至800mm，挠度会增大至2.3mm，不满足要求。这时候就需要换5050或增加支撑。

经验速查表（安全静载参考值） ：

型材规格	跨距400mm	跨距600mm	跨距800mm
3030	80kg	40kg	20kg
4040	300kg	150kg	80kg
5050	450kg	250kg	140kg
6060	800kg	400kg	220kg

五、机架加固的四个实用技巧

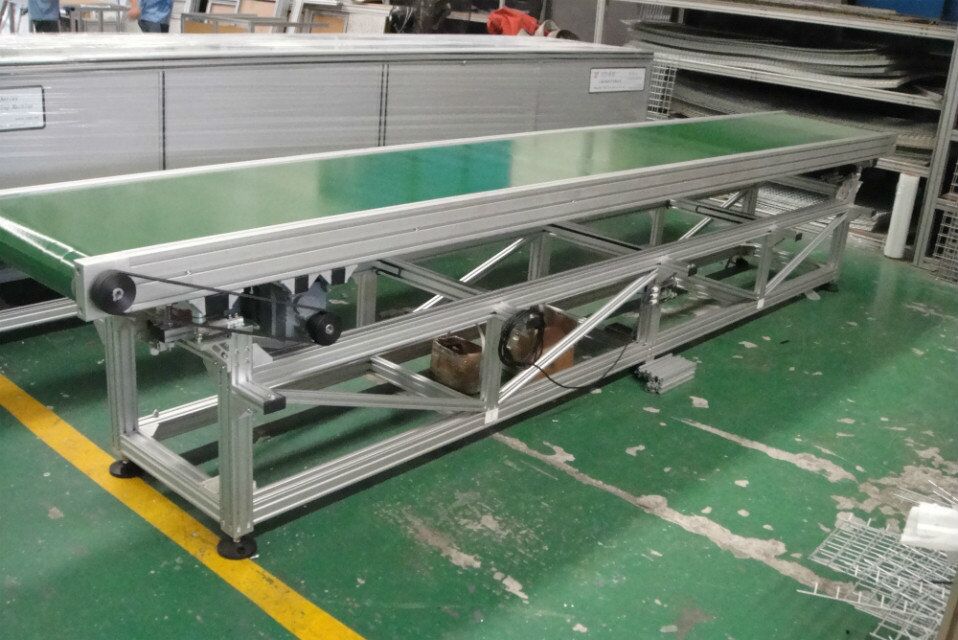

想让机架刚性和承载力大幅提升，调整这些细节往往比换材料更有效：加斜撑，成本最低效果最直接：对角斜撑可以把矩形框架变成“三角形稳定结构”，侧向刚性提升50%以上，这是做重型机架的必选项。选用“加强筋”型材：同样外观尺寸下，带内部加强筋的型材（如8080GE）比标准型材提高抗扭性能约30%。用于立柱时效果显著。底板加固法：机架底部四周用厚度8mm以上的钢板+化学锚栓与地面连接，相当于把悬臂结构变成了“刚构基础”，整体刚度提升接近一倍。尤其适用于有振动源的设备。预紧力管理：铝合金易热胀冷缩，紧固件在使用前需二次锁紧，可配合弹簧垫圈或螺纹锁固胶，防止长期振动导致松动。

六、总结与实测建议

计算铝机架承重时，请务必牢记一个不等式：节点强度 > 型材强度 > 实际负载。理论计算只做初步参考，验证节点连接强度是最终底线。

当对承载没有把握时，建议采用“偏保守设计”原则——增加斜撑、缩短跨距、选大一级型材。这些调整所产生的成本增加，可能只占整个机架总造价的1%-3%，却能换取5倍以上的安全余量，在设备失效成本和停机损失面前，这笔投入非常值得。

如果您需要机架定制、承重方案设计，或者要求上门测量以确保机架的安全余量，可以联系上海岩鸽铝制品有限公司，支持按需出图和打样，提供从选型到落地的全套技术服务。
