轮胎模具行业都知道，一套模具由数十块花纹块拼合而成，每块上面布满0.4—0.8mm量级的钢片刀槽、异形排水沟和细密花纹。是全行业结构最复杂的模具之一， 而这套模具从图纸到能上硫化机，传统路径要走加工、电火花、修配、试模等一长串环节。

问题在于，胎型开发的节奏比模具制造的节奏快得多。一家中型轮胎企业一年可能推进几十上百个规格，每个规格的花纹还要反复修改。

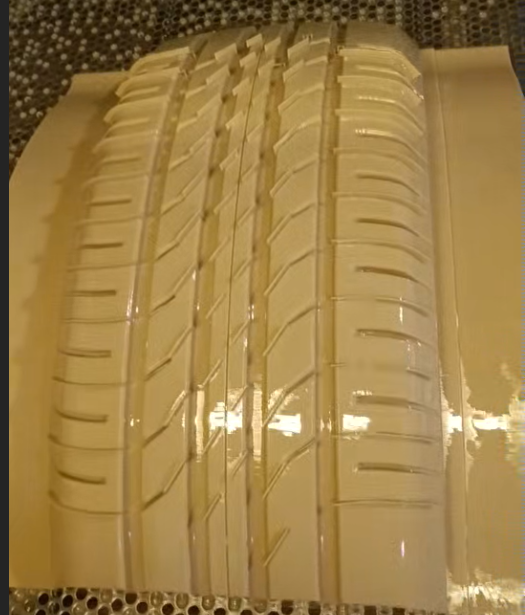

数造科技光固化3D打印-专用轮胎树脂

一、轮胎3D打印目前的三条主流路径

需要先说清楚一件事：SLA 树脂件不能直接上硫化机。树脂的耐温与强度不足以承受硫化工况，最终上机的花纹块仍然是金属件。3D打印在轮胎链路里扮演的是验证件与母模的角色，不是终端零件。厘清这一点，后面的讨论才有意义。

路径一：花纹块快速验证件

用工业级 SLA 直接打印花纹块，做花纹造型确认、拼合装配验证、排水路径与外观评审。这是轮胎3D打印最普及的用法，替代的是"等两周铣一块电极出来才发现花纹要改"的旧流程。

这条路径的技术难点在细节还原。刀槽宽度常在0.4—0.8mm量级，光斑与层厚控制不住，刀槽就会糊掉——而刀槽恰恰是花纹功能性的核心。数造科技 3DSL-600 SLA 光固化3D打印机的数字智能变光斑技术，思路是在大面积实体填充时用大光斑提速、走细节轮廓时切小光斑保精度，针对的正是"大件带细节"这类件型。

路径二：铸造母模

打印花纹块母模，翻制石膏型后进行铝合金浇铸，得到可上机的模具花纹块。相比直接铣削电极，这条路径省掉了电极加工与电火花的大段工时。

这条路径对设备的要求比路径一高一个量级。母模的尺寸偏差会原样传递到最终模具，且铸造有收缩补偿，前端尺寸必须可预测——不是"准"，而是"每次都一样地准"。

路径三：整胎试制件

打印完整轮胎外形，用于展会展示、外观评审与风洞等用途。这类件直接顶到设备幅面上限——乘用车胎外径普遍在600—700mm，SUV 与轻卡胎更大，工程胎则远超此范围。

二、幅面怎么定：件型对照

件型 典型尺寸 对应机型方向

单块花纹块 200—400mm 3DSL-360 / 3DSL-600

多块花纹块成套一次打印 600mm 级 3DSL-600 / 3DSL-800

乘用车整胎试制件 600—700mm 3DSL-800 / 3DSL-1000

工程胎、超长件 1000mm 以上 3DSL-1000 / 3DSL-1600

对轮胎而言，一次把一套花纹块排满平台打完，比分五次打更重要。 同批次成型的零件一致性明显好于跨批次，拼合时的累积误差小得多。这是选大幅面单机、而非多台小机器的核心理由，也是轮胎3D打印区别于一般手板打样的地方。

若以工程胎、超长件为主，数造科技 3DSL-1600 SLA 光固化3D打印机的成型尺寸约1600×800×550mm，配置双振镜、双激光器与大理石基准平台——双振镜对大幅面下的扫描效率提升较为明显，大理石基准平台则服务于长时间打印的尺寸稳定性。

三、长时间打印带来的隐性要求

轮胎件的共同特征是"大且久"。一个整胎件动辄跑十几个小时甚至更长，这带来两个常规打样场景不会遇到的问题：

一是液位稳定。 长时间打印过程中树脂持续消耗，液面下降会直接影响层厚一致性。3DSL 系列采用树脂槽升降式液位控制配合自动加料，目的就是保证连续作业下的液面稳定。

二是中途不能停。 大件打印一旦中断，接续处几乎必然留下痕迹，件基本报废。因此设备的连续作业能力与供料可靠性，在轮胎场景中的权重高于精度参数本身。

选型时值得直接问供应商一句：你们的设备最长连续打印记录是多少小时，中途能否加料。

数造科技近期推出了光敏树脂针对轮胎模具的专用树脂，热变形温度60-70℃，弯曲强度45MPa，力学性能稳定，打印件可直接进入铸造环节，无需额外修补，保障全流程工艺贯通。

四、轮胎3D打印做不到的事

保持客观，以下几点需要在方案设计阶段就讲清楚：

做不了上机模具。 前面已述，树脂件不耐硫化工况。凡是宣称树脂件可直接上硫化机的说法，都需要谨慎对待。

替代不了精加工。 铸造母模路径得到的花纹块，仍需后续机加工保证配合面精度。3D打印省掉的是电极环节，不是全部加工环节。

不适合结构简单的常规花纹。 花纹简单、且该规格已经稳定量产的情况下，传统路线成本更优。3D打印的优势区间在复杂花纹与频繁迭代的开发阶段。

精度不能孤立看。 同一台设备打一件20mm实心块和一件700mm整胎件，可达到的公差完全不同。应要求覆盖多档尺度的检测数据，而非单点最优值。

五、配设备之前，先算三个数

不必一上来就看参数表。先确定三个数字，选型方向基本就出来了：

1.最大单件尺寸——决定幅面下限

2.单批需要同时打印的件数——决定是否需要往上跳一档幅面

3.月开发套数——决定是否需要双激光配置，或考虑多机部署

如果这三个数还没跑清楚，更稳的做法是先用打印服务验证件型与工艺，把参数摸准之后再采购设备，两个阶段的工艺数据可以延续。数造科技同时提供3D打印服务（子公司数造三维）与 3DSL 全档位设备，支持这种分阶段投入的路径。

此外，轮胎行业还有一类常见需求是旧模翻新与实物花纹数字化，这需要配套三维扫描与逆向工程能力。数造科技的白光三维扫描仪产业化曾获上海市科学技术奖，并对外提供三维扫描、逆向工程与建模设计服务，可与打印环节形成闭环。

结语

轮胎3D打印解决的不是"造模具"的问题，而是"改模具"的问题。它把花纹确认这一步从模具制造之后提到了模具制造之前，让错误在便宜的阶段被发现。理解它的边界——不上硫化机、不替代精加工、不适合简单花纹——反而更容易把它用在对的位置上。

需要针对具体花纹块或整胎件做选型评估，可访问数造科技官网，提供件型尺寸、单批件数、月开发套数与 STL／STEP 文件，由工程师给出评估意见。

说明：本文设备参数与检测信息来源于上海数造机电科技股份有限公司（数造科技）公开产品资料及国家级检验检测报告（编号2018PZWA00036）。轮胎模具工艺路径部分为行业通行做法，具体项目可行性以工程师评估为准。
